カテゴリ:第12弾( 122 )

第12弾!(101)江ノ島駅のホーム屋根2つ目は簡単にできた月曜の深夜。

屋根の角度が少し合わなかったので、2°ほど角を広げて再度印刷しました。

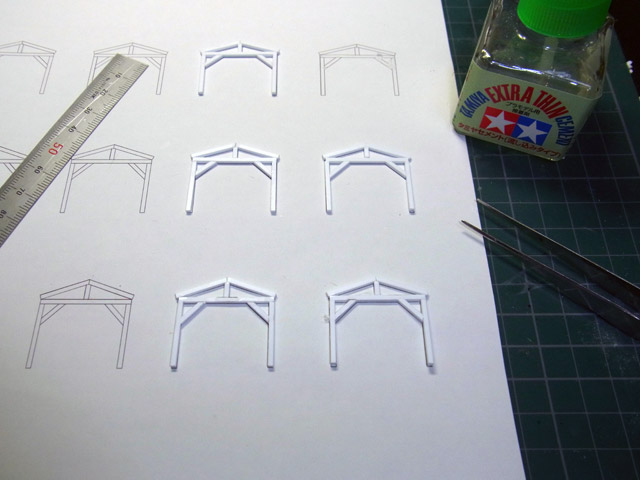

そのまま図の上で組立ててしまいます。

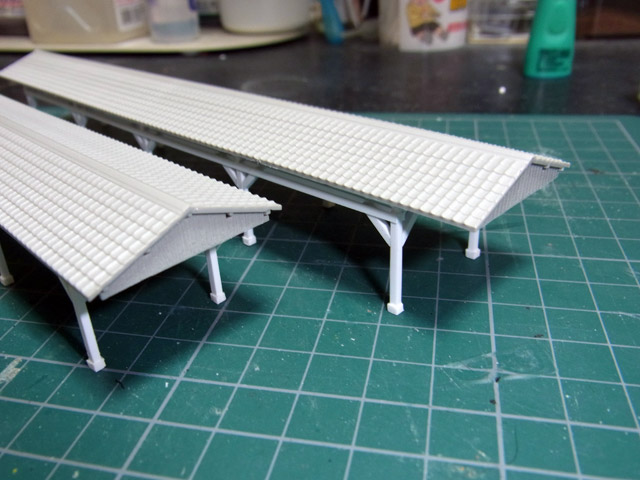

紙からはがすのに難儀しましたが、組立ては簡単に終わりました。柱のヤスリがけがないだけでこんなに作業性がUPするのか。


屋根の片側にはこのようにふたをします。(←ふたなのか?)
それでもトータル2時間はかかりました。


にほんブログ村 鉄道ブログ 鉄道模型へ
RailSearch↑ご協力おねがいします。

[PR]

by syonanmodel | 2011-07-12 01:41 | 第12弾

第12弾!(100)江ノ島駅のホーム屋根の構造に芸術を感じる日曜の午後。

にほんブログ村 鉄道ブログ 鉄道模型へ
RailSearch↑ご協力おねがいします。

ホーム屋根が立ったのでそれで良しとしたいところですが、どうも江ノ島駅の特徴が出ていない気がするのでもう少し踏み込みます。
実物をよく観察してみたところ、直角部分を支える斜めの柱がふんだんに使われていて目立ちますのでそれを再現してみました。
実物もほぼ同じような構造です。横の長い板が2枚になっているところがポイントです。


1本の柱に対して3本の方杖(ほうずえ)。手間はかかりますが見栄えがします。
これのおかげ作業時間が短縮できました。瞬間接着剤並みに早く硬化します。

タミヤセメント 流し込みタイプ
田宮模型
売り上げランキング: 5527



立ててみました。江ノ島駅らしくなってきました。実物は屋根が線路側に長いのでここまで丸見えではありませんが。

まだまだ続きまっせ・・・
[PR]

by syonanmodel | 2011-07-10 16:05 | 第12弾

第12弾!(99)江ノ島駅の柱を自作したら意外とうまくいった。

にほんブログ村 鉄道ブログ 鉄道模型へ
RailSearch↑ご協力おねがいします。


前回の続き・・・、江ノ島駅の柱を某メーカーのせいで全て自作することになってしまいました。(笑)
使用するのはエバーグリーンのプラ棒2種類です。スケール的にはもう少し細いのかもしれませんが、強度に少し不安があったためこれにしました。
このプラ棒を今まではカッターで切断していましたが、これがなかなかうまく直角が出ませんでした。それを修正するのにヤスリでゴシゴシと時間がものすごくかかっていました。今回も時間がかかるなあ・・・と思っていたら、こんなものを見つけました!


チャラララッタラ~ン♪ (ドラえもん風に)

D-22精密ニッパー125mm!

精密ニッパー (D-22)
精密ニッパー (D-22)
posted with amazlet at 11.07.10
ミネシマ
売り上げランキング: 38780


な~んだ、ただのニッパーじゃんか!と怒らないでください。このニッパー切り口がまっすぐに切れるのです。カッターを使うと必ず右か左に斜めに切れてしまいますが、このニッパーだとほぼまっすぐに切断できます。
おかげでヤスリで修正する時間も少なくてすみ作業効率が数段UPしました。
(前からプラ棒の切断にニッパーを使っている人には何てことないはなしですが・・・。)


ほら、柱が立ってますよ~おくさん!これニッパーで切っただけですからほんとに。


拡大してみましょう。こんなに頭でっかちなのに立ってますから。タネも仕掛けもありません、接着もしていません。気合です。(笑)


で、その柱パーツを屋根に接着するわけですが、屋根のパターンを考えずに無理やり五本と決めたため新たに接着面に土台を作りました。(矢印部分)

まだまだ続きまっせ・・・
[PR]

by syonanmodel | 2011-07-09 03:15 | 第12弾

12弾!(98)江ノ島駅の柱を自作する。

先日ブックオフでこんな本を見つけました。
300円でした。(笑)

MODEL Art ( モデル アート ) 増刊 鉄道模型スペシャル NO.2 2008年 07月号

amazonリンクを貼ろうと思いましたが、もうすでに入手不可能になってしまったようです。
何の気なしにのぞいた鉄道コーナーに、この本だけ飛び出ていたと言うのもなんとなく縁を感じます。


で、なぜ買ったかというと・・・、箱根登山や、


江ノ電のミニジオラマが特集されているからです。
この本が出た三年前にも見ているのですが、そのときは買わなかった。きっと無意識に避けていたのかもしれません。
しかし今こうしてじっくり見るとかなり参考になる部分があるようです。これ大きく見えますが700mm×500mmだそうです。
私のジオラマよりはるかに広く見えます。


ということで江ノ島駅の柱を大量に製作開始。
GMの柱はパーティングラインが思いっきりずれていて修正するとかなり細い柱になってしまうのです。
これは今の基準では明らかに×でしょう。改良を望みます。

※雑誌の画像は全てMODEL Art ( モデル アート ) 増刊 鉄道模型スペシャル NO.2 2008年 07月号より転載しました。

にほんブログ村 鉄道ブログ 鉄道模型へ
RailSearch↑ご協力おねがいします。

[PR]

by syonanmodel | 2011-07-08 22:30 | 第12弾

第12弾!(97)マンションの塀を取り付けた。

マンションの塀を取り付けました。複雑な土台の形状のため一部土台を加工しての取り付けとなってしまいました。


玄関前の横断歩道部分が門になります。


そのままでは低いので植栽しました。形状は均一でないほうがそれっぽいでしょうか。建築模型でよく見る形です。


建物 No.08 1/150 宇治平等院 鳳凰堂 (2005年改修版)
フジミ模型 (2005-09-25)
売り上げランキング: 32109

にほんブログ村 鉄道ブログ 鉄道模型へ
RailSearch↑ご協力おねがいします。

[PR]

by syonanmodel | 2011-07-01 22:30 | 第12弾

第12弾!(96)マンションの塀

にほんブログ村 鉄道ブログ 鉄道模型へ
RailSearch↑ご協力おねがいします。


江ノ島駅に取り掛かっていますが、マンションの塀を忘れていましたので戻ります。材料はいつものスチレンボードと津川のレンガ/SP-N1(シーナリーペーパー)です。


5mmに切り出してまわりにシーナリーペーパーを両面テープで貼り付けます。


上部をフラットブラックで筆塗りします。ちなみに水性塗料推奨です。タミヤのアクリルは大丈夫です。


マンションに付属していたパウダーを、木工用ボンド水溶液で接着します。



仮設置してみました。横断歩道部分は空けたいところですが、防犯上の理由により左側の横断歩道の部分を空けることにします。


楽しい工作シリーズ No.139 スチレンボード5mm厚 2枚入 (70139)
タミヤ (2009-06-23)
売り上げランキング: 39282

[PR]

by syonanmodel | 2011-06-29 22:30 | 第12弾

第12弾!(95)江ノ島駅に取り掛かかる。

にほんブログ村 鉄道ブログ 鉄道模型へ
RailSearch↑ご協力おねがいします。

江ノ島駅のホームはできていたのですが、一部実物とかなり異なる部分が判明したため作り変えました。


一旦設置した時計店もはずして作り直し。やはりここは前回同様ラーメン屋でいくしかないようです。

TOMIX Nゲージ 4060 ミニホームセット
トミーテック
売り上げランキング: 11841


これを使って稲村ガ崎駅にするのもマニアックで良いかもしれません。
[PR]

by syonanmodel | 2011-06-26 22:32 | 第12弾

第12弾!(94)TOMIXのマンションの配線をする。

にほんブログ村 鉄道ブログ 鉄道模型へ
RailSearch↑ご協力おねがいします。

マンションと信号機を両方点灯させてみました。これで踏切が作動すれば最高なのですが、電車を走行させると遊んでしまうのでやめておきます。


反対側からの画像です。部屋の様子が丸見えなので背景は画像加工です。マンションの広告みたいです。


裏側の配線はこのようになっています。マンションのLEDからの配線の長さもちょうど良い感じです。




LEDシーケンシャルコントローラー (模型電子部品ショップMSR製
[PR]

by syonanmodel | 2011-06-25 22:30 | 第12弾

第12弾!(93)TOMIXのマンションを設置した。

久しぶりの更新です。

「いったい何やってたんだよ!毎日楽しみにしてたのに。」という声が聞こえてきたらうれしいですが、とにかく一部の人にはご心配をおかけしたかもしれません。申し訳ございません。
日頃の不摂生がたたって持病の腹痛が悪化に加え、ゲートカットを10万回もやってしまったので手が悲鳴を上げてしまいました。(笑)←笑い事じゃないのですが・・・。
で、やっと今日になって手と体が慣れてきたのでやっと更新できると言うわけです。

LEDつきマンションですが、設置にあたって土台に大きな穴を開けなければなりません。大きなドリルを用意しました。


開けました。



ボンドで貼り付けました。



駐車場からの画像です。なんかはみでたっぽいところは草が生えます、きっと生えることでしょう。



踏切からの画像です。マンションの隙間は次回には直っています。(笑)


にほんブログ村 鉄道ブログ 鉄道模型へ
RailSearch↑ご協力おねがいします。

[PR]

by syonanmodel | 2011-06-23 00:15 | 第12弾

第12弾!(92)TOMIXのマンションにLEDを取り付けた。



模型電子部品ショップMSR製のLEDシーケンシャルコントローラーです。


付属のLED10個はここに差し込むだけです。


ここにはスイッチを差し込みます。


そして光センサー(cds)を差し込みます。


最後に電源を差し込みます。

長いのでつづく・・・
[PR]

by syonanmodel | 2011-06-16 01:28 | 第12弾
